【床補強工事】の施工例

今回は、可動書庫や大型金庫等、重量がある家具や什器を設置する際に、既存の床を補強する工事の事例をご紹介いたします。

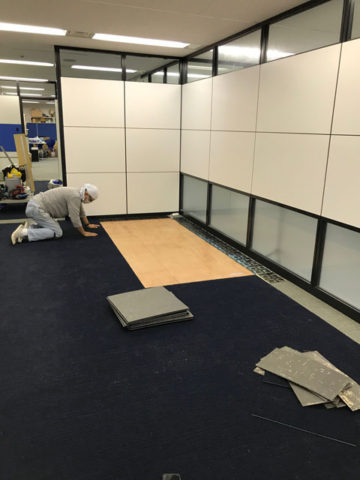

H50mmの樹脂製OAフロアの一部をコンパネ合板に変えて、重量物に耐えられるようにします。

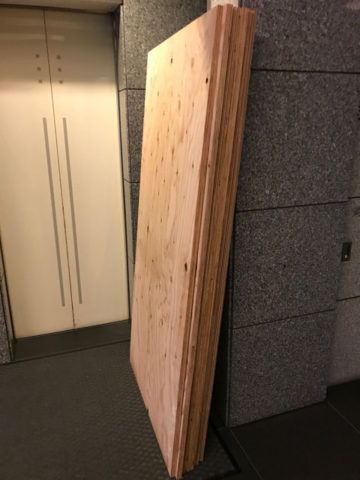

厚さ約23mmの合板を使います。

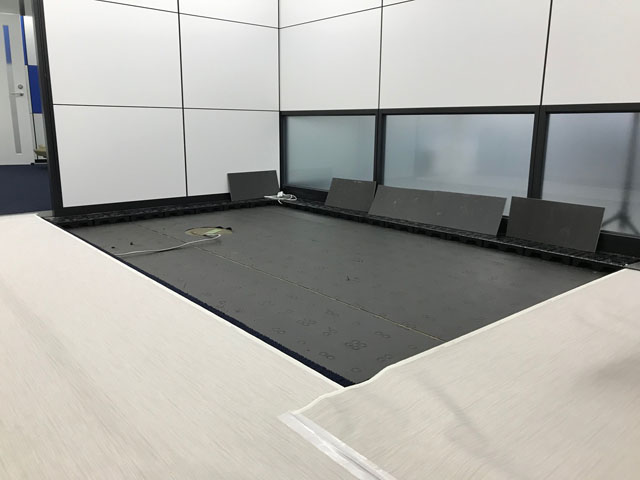

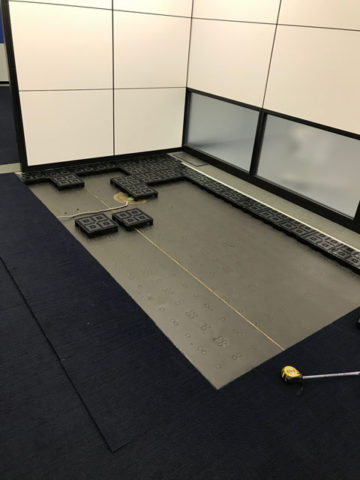

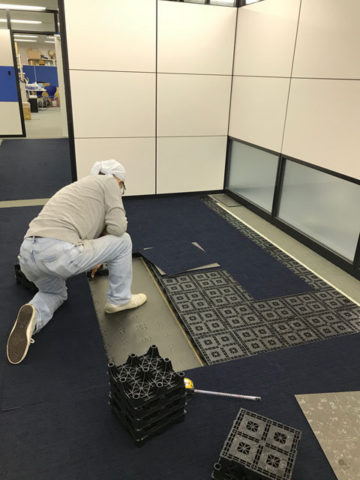

まずは対象箇所のOAフロアを外していきます。今回の施工範囲はおよそ2.4m×1.7m分です。OAフロア下の下地シートはそのまま使います。

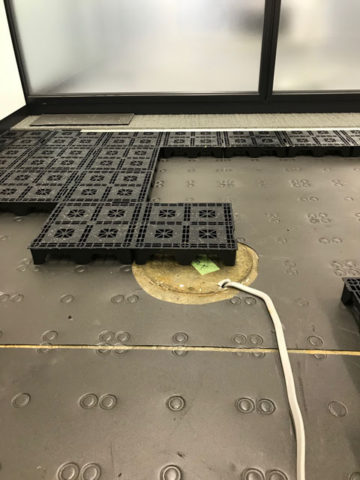

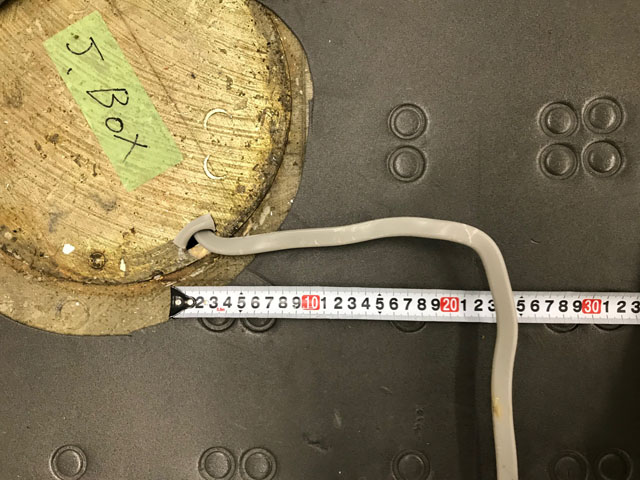

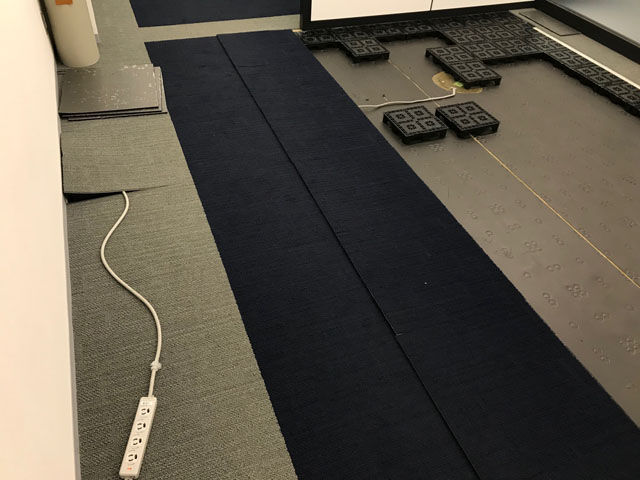

OAフロアを取ってみると、合板を敷き詰めようとする範囲に電源ケーブルが配線されていることが有ります。

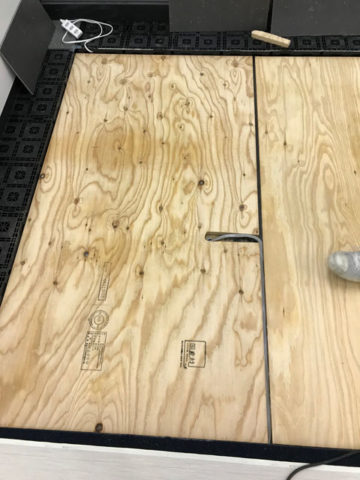

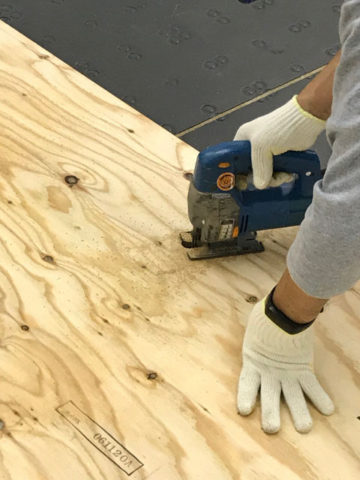

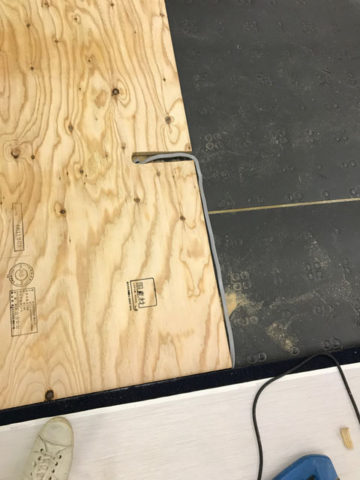

最下層の合板は、電源ケーブルを潰さないように、板の一部を加工して敷き詰めていきます。

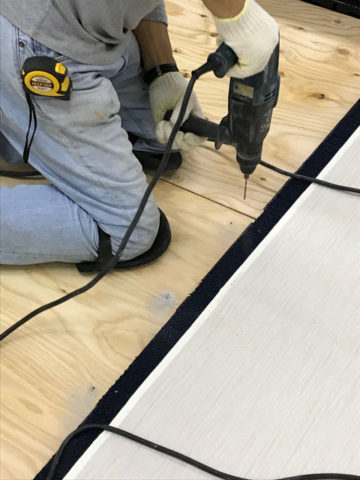

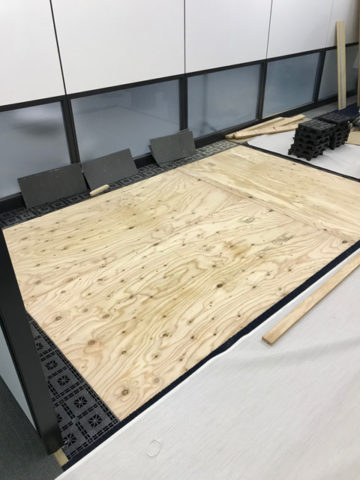

最下層の板は躯体のコンクリートへしっかりと固定します。

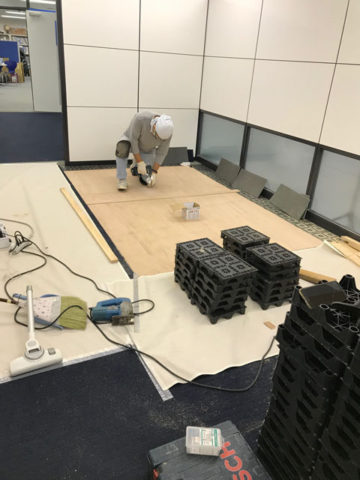

この作業はドリルで下穴を開ける際に、かなり大きな音と振動が出ます。
平日・土日・日中・夜間を問わず、事前に管理会社へ相談し許可を取ります。

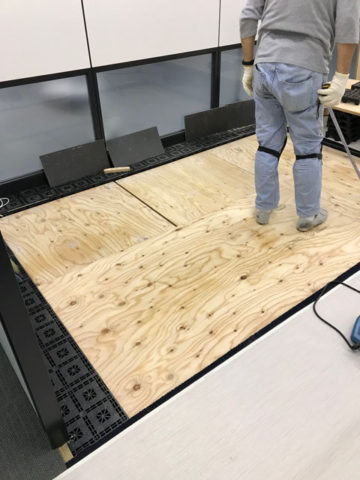

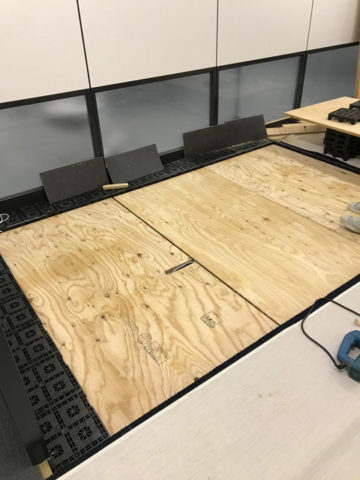

合板2層目は最下層とは90度向きを変えます。上に乗せる重量物の荷重分散の為でも

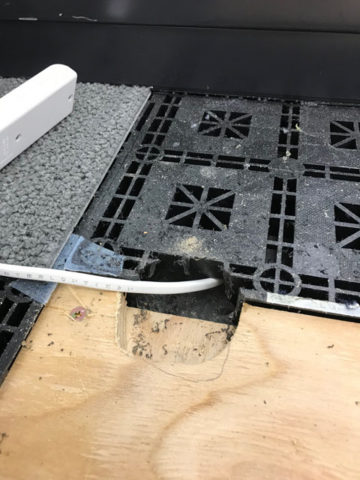

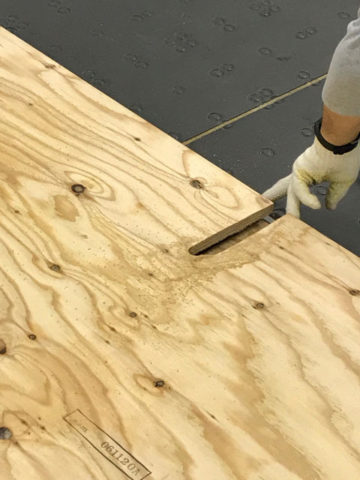

電源やLANケーブルの出し口部分はちょっとだけ大きめに切り欠いておきます。

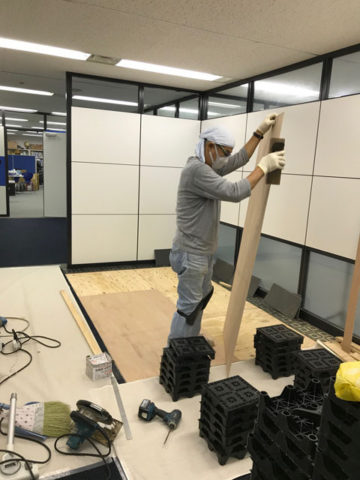

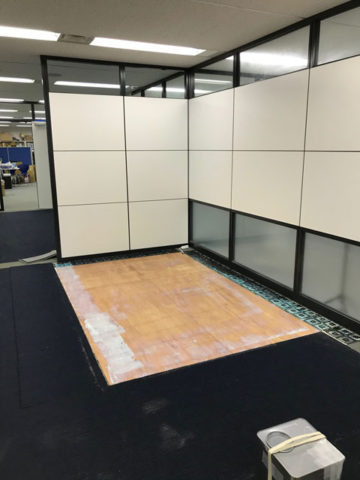

一番上にくる3層目は薄い5mmベニヤとなります。こちらも2層目とは90度向きを変えます。

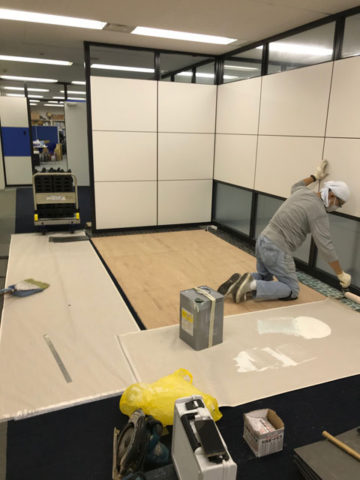

タイルカーペットを再度貼っていきます。

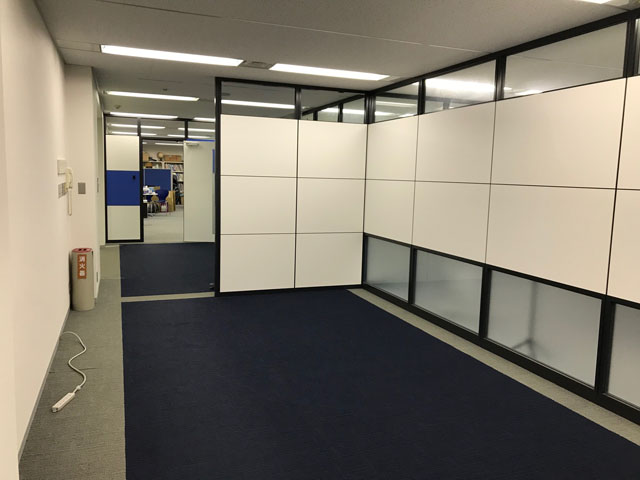

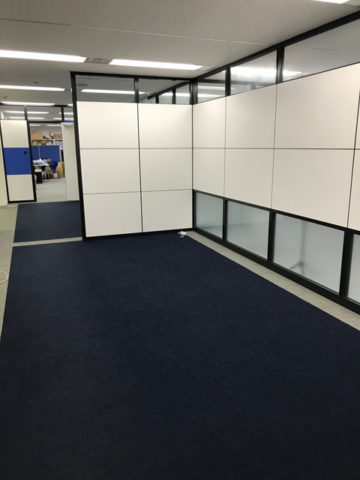

終了です。重量物を設置する準備が整ました。
